جهت پنجره دوجداره نیز باید محاسبات مربوط به ممان اینرسی صورت گیرد، بعنوان مثال اگر واحدی داریم در طبقه دهم یک برج مسکونی ، باید محاسبه کنیم که در محل نصب پنجره دوجداره در طبقه دهم چه نیروهایی بر پنجره وارد می شود و ممان اینرسی مورد نیاز چقدر باید باشد که بر اساس آن نوع پنجره دوجداره خود را upvc و یا آلومینیوم ، انتخاب کنیم. در این نوشته سعی کرده ایم به زبان ساده به بررسی این موضوع بپردازیم.
فهرست عناوین مطلب:
تاثیر فشار باد بر موقعیت محل نصب پنجره با توجه به ارتفاع
همانطور که می دانیم با افزایش ارتفاع از سطح زمین سرعت وزش باد افزایش می یابد و طبعتا فشار وارد بر سطح پنجره بخصوص پروفیل های عمودی بیشتر می شود. محاسبات این نیروی وارد شده از طرف باد بر پروفیل های عمودی پنجره در طبقات بالایی ساختمان های مرتفع بسیار مهم می باشد ، با محاسبه این نیرو و گذاشتن آن در فرمول مربوط به ممان اینرسی مورد نیاز ، می توانیم پروفیل مناسب آن شرایط را انتخاب نماییم، اینکه upvc معمولی باشد، upvc با مولین استاتیکی ( مقاوم شده ) باشد و یا اینکه فقط پروفیل آلومینیومی پاسخگو می باشد.

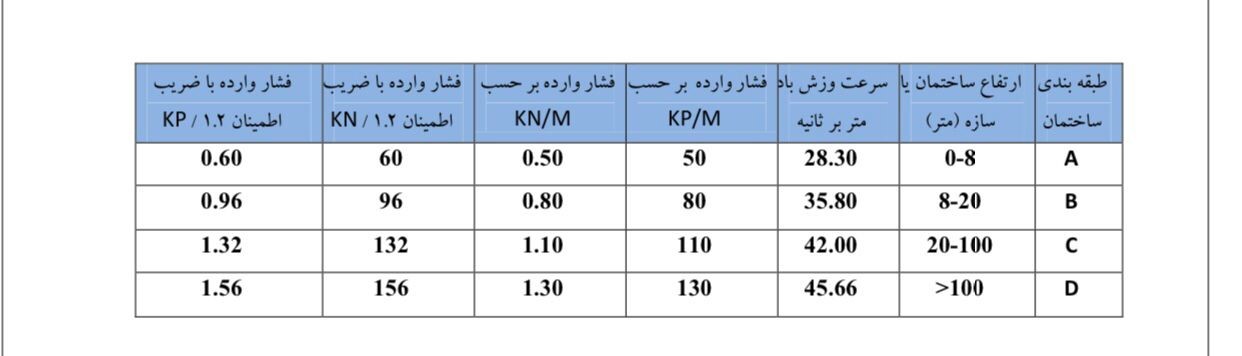

در جدول بالا با توجه به محل نصب پنجره از این نظر که در چه طبقه ای قرار دارد و سرعت وزش باد در آن طبقه چند ثانیه/متر می باشد می توان نیروی وارده بر پروفیل عمودی پنجره را محاسبه کرد و با گذاشتن این عدد از جدول بالا در فرمول محاسبه ممان اینرسی ، به عدد ممان اینرسی مورد نیاز جهت پروفیل عمودی پنجره دست پیدا کرد.
محاسبات مورد نیاز مربوط به ممان اینرسی پنجره دوجداره

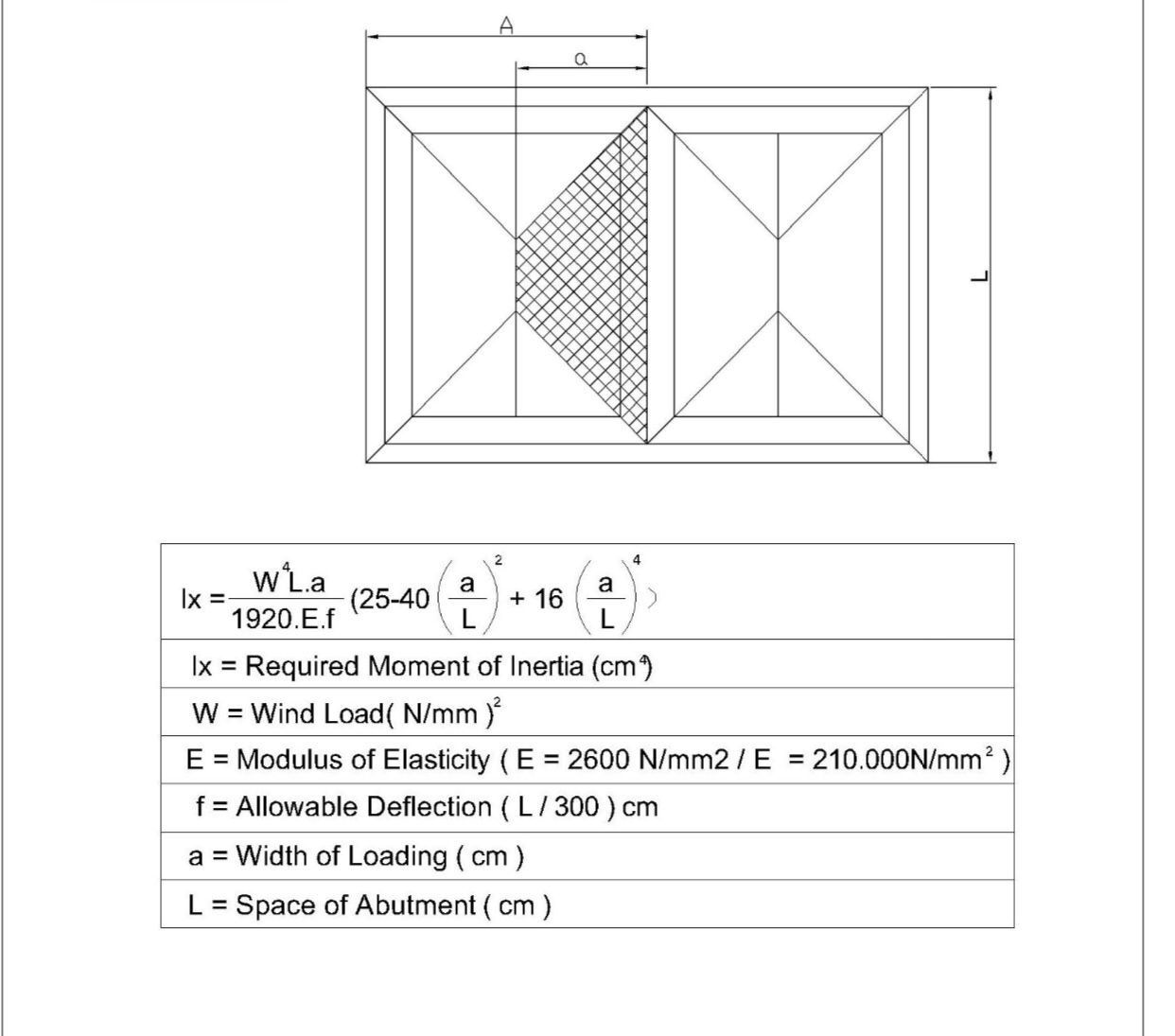

ممان اینرسی یا گشتاور دوم سطح خاصیتی از یک مقطع پروفیل می باشد که با محاسبه آن می توانیم رفتار یک تیر یا پروفیل را در برابر خمش و یا تغییر شکل حول محورهای آن حساب کرد. هرچقدر عدد ممان اینرسی یک مقطع بیشتر باشد میزان تنش و تغییر شکل خمشی آن مقطع کمتر است. فرمول محاسبه ممان اینرسی مورد نیاز برای یک پنجره با توجه به محل نصب و محاسبات مربوط به فشار باد در تصویر پایین آورده شده است.

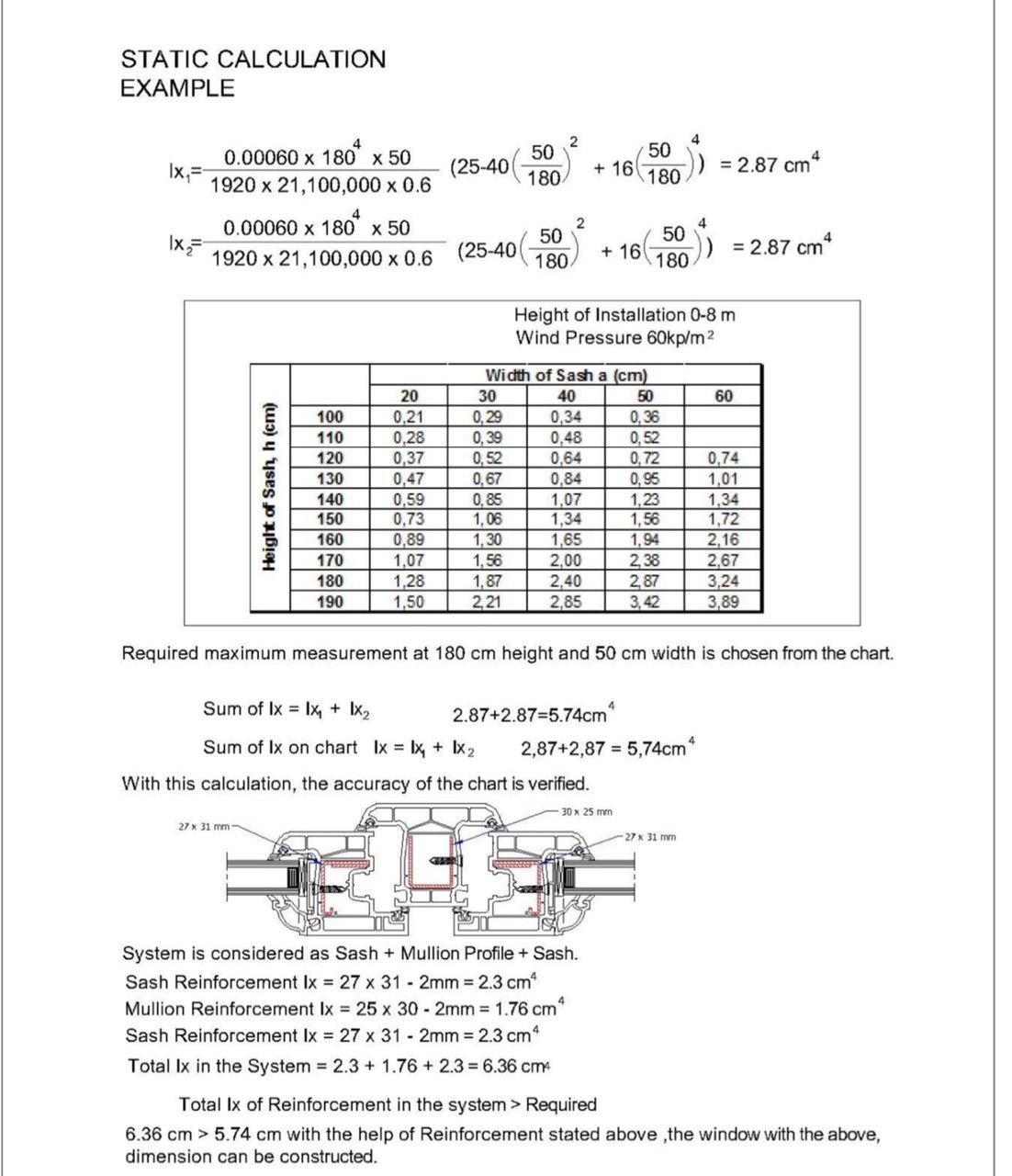

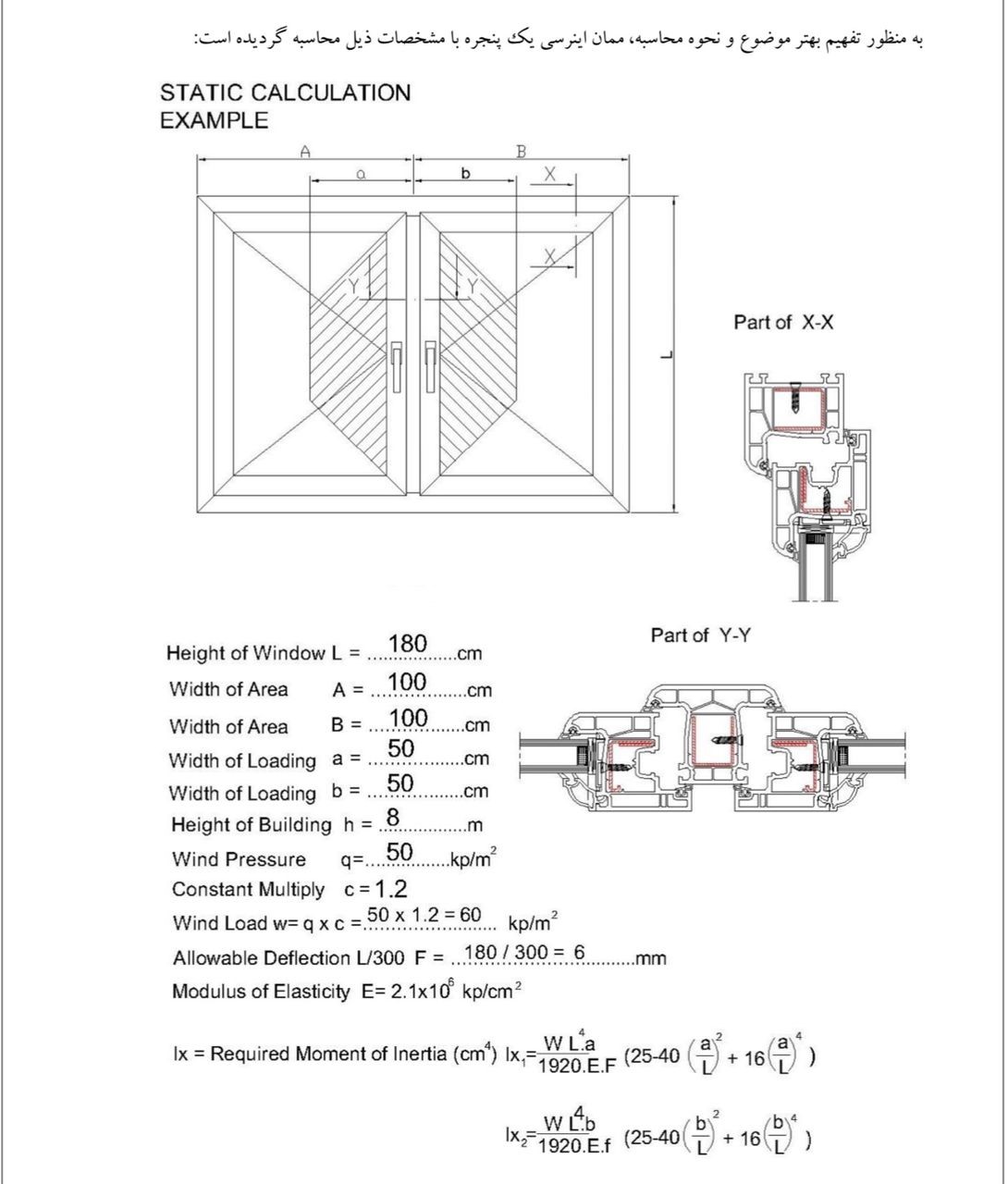

با جایگذاری پارامتر های مورد نیاز می توان ممان اینرسی مورد نیاز محل نصب پنجره را مطابق با فرمول بالا محاسبه کرد. برای روشن شدن مطلب و فهم بیشتر نحوه محاسبه ممان اینرسی در شکل زیر جهت یک ابعاد مشخص با نیروی وارده مشخص از طرف باد توضیح داده شده است.
با توجه به مثال بالا، همانطور که دیدید با فرض اینکه در این ابعاد قرار است یک پنجره نصب گردد در طبقه 8 ساختمان و با میزان فشار وارده از طرف باد مطابق با جدول بالا یعنی 50 کیلو پاسکال بر متر مربع ، ممان اینرسی مورد نیاز 2.87 بدست آمد.
یعنی در این طبقه با این مشخصات محل نصب پنجره اگر بخواهیم یک پنجره دولنگه نصب کنیم باید پروفیل عمودی پنجره ممان اینرسی بالاتری از عدد 2.87 داشته باشد تا در آینده و به مرور زمان دچار تغییر شکل نگردد. به رفرنس های زیر حتما توجه کنید.
رفرنس های مهم در مورد ممان اینرسی مولین های عمودی مربوط به پروفیل ویستابست:
- پروفیل مولین معمولی ویستابست با گالوانیزه استاندارد به ابعاد 33*25 با ضخمات 1/5 میلیمتر، ممان اینرسی آن برابر است با 1.46
- پروفیل مولین معمولی ویستابت با گالوانیزه استاندارد به ابعاد 25*33 با ضخامت 1/25 میلیمتر، ممان اینرسی آن برابر است با 1.18
- پروفیل مولین استاتیکی ( تقویت شده ) سری 60 ویستابست با گالوانیزه استاندارد داخلی به ابعاد 44*25 با ضخمات 2 میلیمتر ، ممان اینرسی آن برابر است با 6.546
- پروفیل مولین استاتیکی ( تقویت شده ) سری 70 ویستابست با گالوانیزه داخی به ابعاد 54*25 با ضخامت 2 میلیمتر ، ممان اینرسی آن برابر است با 10.93
با توجه به رفرنس های ارائه شده در بالا و عدد مربوط به ممان اینرسی مورد نیاز ، می توانیم نوع پنجره upvc و یا آلومینیوم خود را انتخاب نماییم. با توجه به محاسبه ممان مورد نیاز در مثال بالا، برای این ابعاد حتما باید از پنجره سری 60 با مولین استاتیکی در طبقه هشتم استفاده کرد. اگر عدد بدست آمده بالای 11 بود در مثال بالا، مثلا ارتفاع پنجره بیشتر بود و محل نصب در طبقه 10 به بالا ، با توجه به پارامتر های فرمول ممان اینرسی مورد نیاز ، این عدد بالای 12 بدست می آمد که در این صورت پنجره upvc سری 70 ویستابست با مولین استاتیکی و ممان 10.93 هم پاسخگوی نیاز فنی ما نمی باشد و حتما باید از پنجره آلومینیومی ترمال بریک در این طبقه استفاده شود.
در صورت داشتن هرگونه سوآل و ابهام و ارائه توضیحات فنی بیشتر و استعلام قیمت پنجره upvc و قیمت پنجره آلومینیومی شما می توانید با واحد فنی مهندسی مجموعه فاراد پنجره ارتباط برقرار نمایید.
