کابلها لوازم مهمی هستند که برای انتقال انرژی از یک نقطه به نقطه دیگر کاربرد دارند. این کابلها از چند سیم که درون آنها رشتههای نازک مس بهم بافته، وجود دارد و به وسیله یک لایه محافظ از جنس پی وی سی عایق شده اند تشکیل میشوند.
کابلها انواع مختلفی دارند شامل کابل افشان، کابل ارت، کابل نیمه افشان، کابل مفتولی، کابل خودنگهدار و کابل کواکسیال.
ما در این مقاله به معرفی کابل کواکسیال میپردازیم.
فهرست عناوین مطلب:
کابل کواکسیال چیست؟
کابل کواکسیال ( coax) یک نوع کابل الکتریکی است که دیتا را از یک مکان به مکان دیگر انتقال میدهد. در واقع این کابل به علت سرعت بالایی که در انتقال دادهها دارد، در دنیا دارای محبوبیت بسیار زیادی است.
ساختار این سیم از یک هادی داخلی با یک لایه از عایق پلی اتیلن و یک رسانا خارجی (مفتولی مسی بافته شده) که روی آن روکشpvc دارد، تشکیل شده است.
Pvc: یک نوع عایق با کیفیت که توانایی محافظت از سیم در برابر حرارت و دما را دارد.
نام گذاری کابل کواکسیال
هنگام نام گذاری این کابل از یک پیشوند با عنوان RG که مخفف عبارت Radio Guide است استفاده میکنند. این پیشوند به معنای هدایت رادیویی است.
مشخصههای کابل برق کواکسیال
- مقدار امپدانس
- مقدار تضعیف
- مقدار کاپاسیتانس (قابلیت یک قطعه الکترونیکی جهت جمع آوری و ذخیره انرژی)

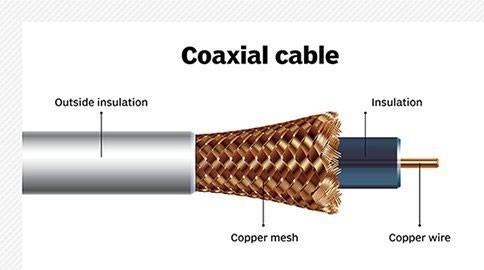

نحوه ساخت کابل کواکسیال
عناصر تشکیل شده کابل کواکسیال شامل چهار لایه مختلف میشود که عبارتند از:
- لایه اول هادی مرکزی: یک سیم مسی که تمام اطلاعات تصویری را از خود عبور میدهد.
- عایق: دور تا دور سیم مسی به وسیله یک عایق پلاستیکی پوشیده شده است.
- مفتول مسی: در هسته ی سیم مفتول مسی بافته شده وجود دارد که مانع تداخل الکترومغناطیس (emi) میشود.
- لایه خارجی: یک پوشش پلاستیکی است که از دیگر لایههای درونی در برابر آسیب و خطرات بیرونی محافظت خواهد کرد.
ویژگیها و مزیتهای کابل کواکسیال
- پهنای باند وسیع و مناسب برای سرویسهای مخابراتی و انتقال تصاویر
- ظرفیت بسیار بالای انتقال (حداکثر پهنای باند 300 مگاهرتز)
- مقاومت بالا در برابر مداخله مغناطیسی
- توانایی انتقال دیتا با حداکثر سرعت 10 مگابایت بر ثانیه
- سیم کشی آسان
- حمل و نقل آسان
- قیمت مناسب و ارزان
از دیگر مزایای قابل توجه این کابل حمل سیگنال در فضای بین رسانای داخلی و خارجی زمانی که میدان الکتریکی سیگنال را هدایت خواهد کرد، میباشد. به این معنی که اگر کابل کواکسیال در کنار اشیای فلزی قرار بگیرد قدرت خود را از دست نداده و همچنان به انتقال داده میپردازد در صورتی که کابلهای دیگر این مزیت را ندارند.
معایب کابلهای کواکسیال
اگرچه این کابل دارای مزایای متعددی است اما معایب خود را نیز دارد که عبارتند از:
- افت سیگنال در مسافت طولانی
- نصب مشکل نسبت به دیگر کابلها
- هزینه بالای نصب
- نیاز به عناصر خاص جهت انشعابات
مهم ترین نقطه ضعف کابل این است که چنانچه در شبکه خطوط انتقال داده کواکسیال، یک کابل آسیب ببیند، تمام شبکه در معرض آسیب و خطر قرار میگیرد. رفع این مشکل نیازمند صرف هزینه بالا و زمان زیاد است.
انواع کابل کواسیال
این کابلها از نظر امپدانس، قطر و نوع نیاز قابل تقسیم بندی هستند.
انواع کابل کواکسیال از نظر امپدانس
کابل کواکسیال از نظر امپدانس دو نوع است. (امپدانس: مقدار مقاومتی که تحت یک اختلاف پتانسیل در مقال جریان الکتریکی ظاهر میشود. در واقع یک عدد است که با توجه به قانون اهم از نسبت ولتاژ به جریان محاسبه میشود و با علامت Z قابل شناسایی است.)
امپدانس 75 اهم: این نوع از کابل برای سیگنالهای ویدیویی کاربرد دارد
امپدانس 50 اهم: کاربرد این کابل برای داده و ارتباطات بی سیم مناسب است.
انواع کابل کواکسیال از نظر ساختار
کابل کواکسیال RF
این نوع کابل برای انتقال سیگنال فرکانس رادیویی مورد استفاده قرار میگیرد. بر روی تلویزیونها یک کابل ورودی دیده میشود که برای نصب RF است.
کابل کواکسیال RG-6
از آنجایی که این کابل رسانای بالاتری دارد، کیفیت سیگنال بهتری را نیز ارائه میدهد. کابل RG-6 نازک بوده و قابلیت استفاده در سقف و دیوارها را دارد.
کابل کواکسیال RG-59
این کابل همانند کابل RG-6 است با این تفاوت که رسانای مرکزی آن ضخامت کمتری دارد. RG-59 بهترین انتخاب جهت انتقال فرکانس در مسیرهای کوتاه (500 متر) است و اطلاعات و دادهها را به طور صحیح و بدون خطا منتقل میکند.
کابل کواکسیال RG-11
این نوع از کابل نسبت به کابلهای دیگر از ضخامت بیشتری برخوردار است به همین علت به راحتی قابل شناسایی است. همچنین سطح میرایی آن در مقایسه با کابل RG-6 و RG-59 کمتر است. به این معنی که توانایی انتقال داده در مسیرهای طولانی را دارد. از ویژگیهای بارز این کابل دریافت بدون لرزش و نویز سیگنالهای گوناگون است. این کابل جهت نصب دوربینهای مداربسته گزینه بسیار خوبی است.
کابل کواکسیال ماهواره
این نوع کابل کواکسیال میتواند دادههای دریافت شده از ماهواره را به دادههای قابل پخش از تلویزیون تبدیل کند. از مهم ترین ویژگی این کابل حذف نویز، ارائه تصاویر با کیفیت و حفظ دادهها از سیگنالهای مزاحم است.
انواع کابل کواکسیال
Thin net
این کابل از انعطاف پذیری بالایی برخوردار است و قطری در حدود 0.25 دارد. به علت نرم و منعطف بودن به راحتی قابل استفاده میباشد. تین نت جز کابلهای RG-59 بوده و دارای امپدانس 50 اهم است. کابل Thin net قابلیت انتقال داده تا فاصله 185 متر بدون تضعیف را دارد. این کابل بیشتر برای شبکه کامپیوتر و سیستمهای رادیویی مناسب است.
Thick net
کابل Thick net انعطاف پذیر است و قطری در حدود 0.5 اینچ دارد. نام دیگر این کابل اترنت استاندارد است زیرا اولین کابل کواکسیالی بود که در ساخت شبکه معروف Ethernen استفاده شد. هسته مسی این کابل ضخیم تر است. کابل تیک نیت بیشتر در ستون مهره شبکه کاربرد دارد. ضخامت بالای این کابل قابلیت انتقال داده در مسیرهای طولانی را فراهم میکند. در واقع نوع ضخیم این کابل قابلیت انتقال داده بدون ضعف را در فاصله 500 متری دارد.
کابل کواکسیال رایج در ایران
کابلهای تلویزیون در ایران اغلب از نوع 75 اهم هستند. همچنین کابل کواکسیال rg-59 رایج ترین نوع کابل در ایران است.
قیمت کابل کواکسیال چقدره؟
قیمت کابل کواکسیال با توجه به ضخامت، نوع و جنس محصول تعیین میشود. همچنین برند سازنده، هسته داخلی، متراژ، قطر، امپدانس، ضریب محافظ و کاربرد کابل تاثیر بالایی در قیمت آن دارد.
نوسانات بازار و افزایش قیمت دلار مانع از ارائه قیمت دقیق این کالا میشود به همین علت بهتر است جهت آگاهی از قیمت به روز شده کابل کواکسیال به نمایندگیهای معتبر مراجعه نموده یا وب سایتهای رسمی را بررسی کنید.
نکاتی برای خرید کابل کواکسیال
خرید کابل کواکسیال به کاربرد آن، متراژ موردنظر، برند تولید کننده و بودجه مدنظر بستگی دارد.
جهت خرید میتوانید به صورت حضوری به نزدیکترین فروشگاه عرضه کابل مراجعه نموده و یا با خرید آنلاین از وب سایتهای فروش انواع کابل متراژ مورد نظر را سفارس و در منزل کالای خریداری شده را تحویل بگیرید.
سخن پایانی
کابل کواکسیال یک کابل مخابراتی است که برای انتقال داده و اطلاعات از یک مکان به مکانهای دیگر کاربرد دارد. این کابل انواع مختلفی داشته و از نظر امپدانس، قطر و کاربرد قابل تقسیم بندی است. از مهم ترین مزایای کابل کواکسیال انتقال تصاویر و دادهها بدون نویز میباشد.
قیمت کابل کواکسیال به قطر ضخامت برند و امپدانس آن بستگی دارد. جهت خرید کابل میتوانید حضوری و غیر حضوری اقدام نموده و متراژ مدنظر را خریداری کنید.
امیدواریم خواندن این مقاله برای شما مفید بوده باشد.
