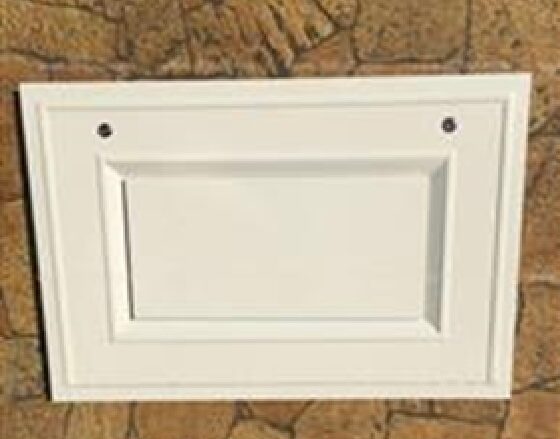

از دریچه دسترسی فن کویل در کاربری های خاص مثل اتاق های تمیز،محیط های بهداشتی،درمانی و بیمارستانی و همچنین سالن های تولید مواد غدایی و یا جاهاییکه رطوبت و نم وجود دارد(مثل استخرها،آزمایشگاهها و…) و موارد مشابه، استفاده می گردد.
فریم و بدنه درب دریچه دسترسی فن کویل بطور کلی از جنس استیلِ نگیر، با عیارِ۳۰۴ و ضخامت یک میلیمتر ساخته می شود.
درب دریچه دسترسی فن کویل استیل، به دوصورتِ لولایی با قفل زیمنس و وزنه ای ساخته می شود.
دربِ لولاییِ دریچه دسترسی فن کویل استیل نیز با لولای فلزی و استیل فابلیت ساخت دارد و بنا به درخواست کارفرما می توان دریچه دسترسی فن کویل را حتی در موردِ لولا، بصورت تمام استیل تولید نمود.
دریچه دسترسی فن کویل استیل نیز مثل آلومینیوم دارای مدلهای متنوع می باشد که به اختصار به توضیحاتی در مورد انواع دریچه دسترسی فن کویل استیل می پردازیم.
تنوعِ مدلهای دریچه دسترسی فن کویل استیل به تعداد تنوعِ مدلهای آلومینیومی نیست و ما به شرح موارد زیر اکتفا می کنیم.
فهرست عناوین مطلب:
الف- دریچه دسترسی فن کویل ساده ی استیل:
ساختار دریچه دسترسی فن کویل ساده ی استیل ،از یک فریم با عرض دلخواه و درب دریچه نیز بصورت فِلَت از ورق استیل به ضخامت یک میل می باشد.
در این مدل در سطح دریچه دسترسی فن کویل شیار، منفذ یا معبری برای عبور هوا وجود ندارد و سطح دربِ این دریچه بطور کامل پوشیده می باشد.
ب- دریچه دسترسی فن کویل گریل دارِ استیل:
برای دستگاههای فن کویلی که نیاز به مکش هوا از محیط دارند می توان روی درب دریچه دسترسی فن کویل، خطوطِ موازیِ گریلی در طولهای ۹ و ۱۸ سانت ایجاد نمود تا هوای لازم به دستگاه، از لابلای این گریل ها به دستگاه فن کویل تزریق شود.
دربِ دریچه دسترسی فن کویل گریل دارِ استیل نیز به دوصورتِ لولایی و وزنه ای قابل تولید می باشد.
دریچه دسترسی فن کویل گریل دار استیل هم بصورتِ پیچ ازرو و هم بصورت پیچ از تو قابلِ نصب می باشد.
فایر دمپر چیست؟
این نوع دمپر از زیر گروهِ دمپرهای بین کانالی میباشد که امکانِ رسیدنِ اکسیژن به حریق و یا نفوذِ آتش به دیگر نقاط را به حداقل میرساند و بر اساسِ فیوزِ خودکاری که در بدنه ِ داخلی دمپر تعبیه می گردد بصورت خودکار با احساسِ دما عمل می کند و با بستنِ مجرای هوا در داخلِ دمپر از امکانِ گسترشِ آتش جلوگیری میکند
. این دمپر در دو نوعِ گِرد و چهارگوش جهتِ استفاده در مسیرِ کانالِ هوا تولید و عرضه می گردد.فایر دمپر برای انسداد مسیر حریق در داکت کانال هوا مورد استفاده قرار می گیرد و در واقع از رسیدنِ اکسیژن به حریق و انتشارِ شعله های آتش ممانعت به عمل آورده و از انتشار حریق در طبقات یا بخش های مختلف ساختمان به صورتِ ویژه جلوگیری می کند. ساختارِ ظاهریِ قاب و تیغه های فایر دمپر مشابه با دمپر هوا ی تیغه موازی می باشد با این تفاوت که کلیه ی تیغه های فایر دمپر بوسیله یک فنر و ضامنِ قوی که به فیوزِ حرارتی متصل می باشد و همزمان با عملکردِ فیوز، ضامنِ فنر آزاد شده و دستورِ انسدادِ فایر دمپر صادر می شود. فایر دمپر از ورق گالوانیزه به ضخامت یک میلیمتر و در ابعادِ متفاوت، متناسب با داکتِ کانال هوا ساخته و در مسیر کانال تعبیه می گردد. نکته ی قابل ذکر و یادآوری در مورد فایر دمپر این موضوع می باشد که فایر دمپر را می توان بصورتِ برقی و با کنترلِ جعبه فرمانی که به سنسورِ دود و حرارت مجهز می باشد فعال نمود.
دریچه زیر فن کویل
برای دسترسی، بازدید،چکاپ و تعمیر دستگاه فن کویل، از دریچه زیر فن کویل استفاده می شود.
دریچه زیر فن کویل بطور کلی از پنج نوع جنسِ آلومینیوم،آهن، چوب(ام دی اف) ، استیل و پلاستیک تولید و عرضه می گردد.
دریچه زیر فن کویل آلومینیومی
الف- دریچه زیر فن کویل آلومینیومی ساده:
این نوع دریچه برای بازدید فنکویل هایی که لزوماً هوای برگشت را از طریق داکتِ هوا از فضای محیط تامین می کنند بکار می رود.
در واقع دریچه زیر فن کویل ساده، نیازی به هیچگونه شیار و معبری برای ورود هوا به داخل محفظه ای که دستگاه فن کویل درآن قرار دارد، نیست و درب دریچه زیر فن کویل بصورت یک قطعه ی بدون شیار و سوراخ(بصورت ورق ساده از آلومینیوم)ساخته می شود.
دریچه زیر فن کویل ساده (دریچه بازدید فن کویل)، با دو مدلِ لولایی با قفل زیمنس و مدل وزنه ای تولید می گردد.
در واقع دریچه زیر فن کویل سلده ی لولایی بوسیله لولا و قفلهای موجود روی درب به فریم متصل می شود و با باز و بسته شدنِ درب ،امکانِ بازدید و تعمیر فن کویل را ایجاد میکند.ولی دریچه زیر فن کویل ساده ی وزنه ای، درب بصورتِ تایلی یا جداشونده از بدنه ی فریمِ دریچه زیر فن کویل جدا شده و پس از تعمیر و بازدید فن کویل در جای خود جانمایی می شود.
دریچه زیرفن کویل ساده آلومینیومی به دوصورتِ پیچ ازرو و پیچ مخفی قابلیتِ نصب در محل خود را دارد.
ضخامت ورق درب دریچه زیر فن کویل معمولا یک میلیمتر است ولی بنا به بزرگیِ ابعاد، امکانِ استفاده از ورق ضخیم تر نیز وجود دارد.
برای ساخت دریچه زیر فن کویل از دو نوع فریم ۳ و ۵ سانتی می توان استفاده نمود.
بدنه ی دریچه زیر فن کویل بوسیله رنگ کوره ای پودری استاتیک، در رنگ های مختلف،متناسب با رنگ فضای محیط(سفید،کرم،مشکی،قهوه ای و…) پوشش داده می شود.
ب- دریچه زیر فن کویل آلومینیومیِ گریل دارِ ۹ و ۱۸ سانتی:
اگر قرارباشد هوای مورد نیاز برای برگشتِ دستگاه فن کویل از طریق درب دریچه زیر فن کویل تامین شود، از این نوع دریچه زیر فن کویل استفاده می شود.
ظاهر و ساختارِ دریچه زیر فن کویل گریل دار (دریچه دسترسی فن کویل) به لحاظِ فریم و درب بسیار مشابه با دریچه زیر فن کویل ساده می باشد، با این تفاوت که روی بدنه دربِ این نوع دریچه، شیارهای گریلی به طول ۹ و ۱۸ سانت وجود دارد که همین گریل ها هوای داخل واحد را تحت عنوان هوای برگشت فن کویل به سمت فنکویل هدایت می کنند.
این گریل ها با طرح های متنوع و جانمایی های متفاوت بر روی درب دریچه حک می شوند.
مقدار و محلِ گریل های روی درب به میزان هوای لازم و جای ممکنه ی دستگاه فن کویل بستگی دارد.
فریم دریچه زیر فن کویل در سایزهای ۳ و ۵ سانتی قابل استفاده می باشد.
سطح روی دریچه زیر فن کویل با رنگ کوره ای پودری استاتیک در رنگ های متنوع پوشانده می شود.
دریچه زیر فن کویل آلومینیومی گریل دار به دوصورتِ پیچ مخفی و پیچ ازرو قابل نصب می باشد.
ساختار درب دریچه زیر فن کویلی به دومدلِ وزنه ای و لولایی قابل ساخت می باشد.
